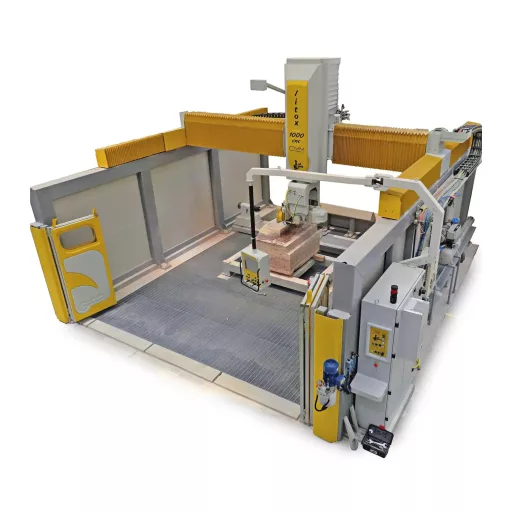

GMM - Litox 1000 CN2 / CNC 5 tengelyes Hídvágógép
Ezt a berendezést már használják:
Ráth Hungária Kft.
Magyar Gomba Kertész Kft.
ALAKart Kft.
GMM - LITOX 1000 CN2 5 tengelyes hídvágógép egy korongos és egy megmunkáló központ egyben. Az 1.000 mm-es löketnek köszönhetően magas darabok megmunkálására is alkalmas gép, mely egyben egy rendkivül masszív szerkezet. A 32 kW-os motorteljesítmény és az öntöttvas konstrukció kompromisszumok nélküli lehetőségeket biztosít minden kőtípus vágásához és megmunkálásához.
A digitális fényképezőgépnek köszönhetően a munka kiosztása rendkívül gyors. A gép munkája teljesen automatikus lehet a munkadarab vákuumos tapadókorong általi elmozdulásának, a munkadarab vákuumos tapadókoronggal történő lepakolásának, az ISO40 vagy a mágneses kúppal történő automatikus szerszámcserének köszönhetően.
A kefe nélküli motorok és a lineáris vezetők biztosítják a mozgások sebességét és pontosságát. A fűrész még az alapváltozatban is forgó fejjel (370°), dönthető fejjel (0° - 90°) van felszerelve. Tárcsa felszerelésének lehetősége 900 mm átmérőig (opcionálisan 1.300 mm-ig).
A híd mozgásának, a fej megtámasztásának és billentésének INTERPOLÁLÁSÁVAL íveket, köröket vagy sokszögeket vág. Működtethető kézi vagy automatikus üzemmódban, a kijelzőn keresztül bevitt egyszerű programok vagy a számítógépen DXF formátumban létrehozott összetettebb programok szerint, amelyek USB-porton keresztül továbbíthatók a gépre.
A gép betonfalakra szerelhető, vagy tartóacél szerkezettel együtt szállítható.
PDF megnyitás:
https://www.gmm.it/Sites/455/WebExplorer/Products/download/Litox.pdf
|
Műszaki adatok: (alapgép + opció) |
|
|
|
Max. vágáshossz (X) |
mm |
3.800 |
|
Max. keresztvágás (Y) |
mm |
2.750 *( 4.320 / 5.230 ) |
|
Max. függőleges mozgás (Z) |
mm |
1.000 |
|
Max. fej dönthetőség (R) |
° |
0 ÷ 90 |
|
Max. fej elforgása (W) |
° |
0 ÷ 370 |
|
Max. vágásmélység / Korong flans |
mm |
355 ( 520 ) / 250 ( 335 ) |
|
Max. korong átmérő |
mm |
900 *( 1.300 ) / 60 |
|
Munkaasztal mérete |
mm |
3.500 x 2.000 |
|
Max. munkaasztal döntési kapacitás |
kg |
1.650 |
|
Főmotor |
kW |
32,0 (S6) |
|
Korong fordulata |
ford/perc |
500 ÷ 6.000 *( ISO40 - 10.000 ) |
|
Vágási előtolás (X) |
m/perc |
0 ÷ 35 |
|
Híd mozgása (Y) |
m/perc |
0 ÷ 35 |
|
Fej függőleges mozgása (Z) |
m/perc |
0 ÷ 8,5 |
|
Víz igény (3 bar) / Levegő igény 6 bar |
l/perc |
50 / 60 ( 355 vákuumos fejjel ) |
|
Méretek (Installálási) |
mm |
7.020 ( 5.820 ) x 5.330 x 4.511 |
|
Súly |
kg |
7.500 |
* = Opciós lehetőség
