GMM - Intra 600 CN3 / CNC 5 tengelyes Hídvágógép
Ezt a berendezést már használják:
Kő-Dekor&Art Design Kft.
Multistone Kft.
Pap Lajos Kőfaragó.
+1 további partner
GMM - INTRA 600 CN2 5 tengelyes CNC hídvágógép, amely ötvözi a kézi üzemmódban való rendkívül egyszerű használatot az intuitív programozással a fejlett megmunkáláshoz: formázás, kivágások az előre beállított minták szerint, profilkészítés, fúrás, másolás, domborművek, betűtípusok és még sok más. A digitális fényképezőgépnek köszönhetően a munka kiosztása rendkívül gyors. A gép munkája teljesen automatikus lehet a munkadarab vákuumos tapadókorong általi elmozdulásának, a munkadarab vákuumos tapadókoronggal történő lepakolásának, az ISO40 vagy a mágneses kúppal történő automatikus szerszámcserének köszönhetően.
A kefe nélküli motorok és a lineáris vezetők biztosítják a mozgások sebességét és pontosságát. A fűrész még az alapváltozatban is forgó fejjel (370°), dönthető fejjel (0° - 90°) van felszerelve. Tárcsa felszerelésének lehetősége 625 mm átmérőig (opcionálisan 725 mm-ig).
A híd mozgásának, a fej megtámasztásának és billentésének INTERPOLÁLÁSÁVAL íveket, köröket vagy sokszögeket vág. Működtethető kézi vagy automatikus üzemmódban, a kijelzőn keresztül bevitt egyszerű programok vagy a számítógépen DXF formátumban létrehozott összetettebb programok szerint, amelyek USB-porton keresztül továbbíthatók a gépre.
A gép betonfalakra szerelhető, vagy tartóacél szerkezettel együtt szállítható.
PDF megnyitás:
https://www.gmm.it/Sites/455/WebExplorer/Products/download/INTRA%20600_web.pdf
|
Műszaki adatok: (alapgép + opció) |
|
|
|
Max. vágáshossz (X) |
mm |
3.700 |
|
Max. keresztvágás (Y) |
mm |
2.820 |
|
Max. függőleges mozgás (Z) |
mm |
480 |
|
Max. fej dönthetőség (R) |
° |
0 ÷ 90 |
|
Max. fej elforgása (W) |
° |
0 ÷ 370 |
|
Max. vágásmélység / Korong flans |
mm |
205 / 213 |
|
Max. korong átmérő |
mm |
300 - 625 / 50 (60) |
|
Munkaasztal mérete |
mm |
3.800 x 2.400 |
|
Max. munkaasztal döntési kapacitás |
kg |
1.650 |
|
Főmotor |
kW |
13 (S6) |
|
Korong fordulata |
ford/perc |
800 ÷ 4.300 (800 ÷ 6.000 opció) |
|
Vágási előtolás (X) |
m/perc |
0 ÷ 35 |
|
Híd mozgása (Y) |
m/perc |
0 ÷ 35 |
|
Fej függőleges mozgása (Z) |
m/perc |
7,5 |
|
Víz igény (3 bar) / Levegő igény 6 bar |
l/perc |
40 / 55 (355 vákuumos fejjel) |
|

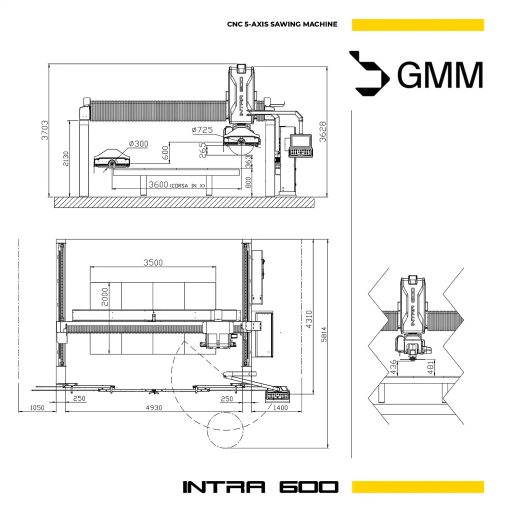

Méretek (Installálási) |
mm |
5.720 x 4.360 x 3.530 |
|
Súly |
kg |
3.000 |
* = Opciós lehetőség
